비굴착 배관갱생 솔루션
노후 압력관을 위한 자립식 비굴착 배관갱생 기술
기존 압력 배관을 철거하지 않고 내부에 자립식 고압 복합 라이너를 삽입하여 배관 수명을 연장하는 비굴착 갱생 솔루션입니다. 최소 굴착, 짧은 작업 시간, 주변 영향 저감을 중심으로 압력관 갱생 프로젝트에 적용됩니다.
Overview
자립식 비굴착 압력관 갱생 시스템
기존 압력 배관을 철거하지 않고 내부에 자립식 고압 복합 라이너를 삽입하여 배관 수명을 연장하는 비굴착 갱생 솔루션입니다. 최소 굴착, 짧은 작업 시간, 주변 영향 저감을 중심으로 압력관 갱생 프로젝트에 적용됩니다.
Category
Self-Supporting Trenchless Liner System
Applications
주요 적용 분야
Strengths
프로젝트 적용 시 기대할 수 있는 장점
01
기존 배관 철거를 최소화하는 비굴착 갱생 방식
02
압력관 적용을 위한 자립식 라이너 구조
03
장거리 일괄 시공을 통한 굴착 지점 최소화
04
물, 가스, 오일 등 다양한 매체 적용 가능
05
굴곡부와 복잡한 관로 조건에 대응 가능
06
소음, 분진, 폐기물, 지상 구조물 영향 최소화
Technical Features
압력관 갱생을 위한 자립식 고압 복합 라이너 기술
기존 배관을 철거하지 않고 내부에 구조적 라이너를 삽입하여 관로의 장기 성능을 회복하는 방식입니다. 최소 굴착, 짧은 작업 시간, 지상 영향 저감을 중심으로 노후 압력관 갱생 프로젝트에 적용됩니다.
Service Life
50년 이상
기존 배관의 수명을 장기적으로 연장하는 갱생 방식
Max Working Pressure
최대 82 bar
압력관 적용을 고려한 고압 복합 라이너 구조
Diameter Range
DN150-DN1200
중소구경부터 대구경 압력관까지 적용 가능한 범위
Installation Length
최대 2,500m
한 번의 설치로 장거리 구간 시공 가능
Quick Installation
10m/min
빠른 삽입 시공을 통한 작업 시간 단축
Installation Angle
90도 굴곡 대응
굴곡부가 있는 관로 조건에서도 적용 가능

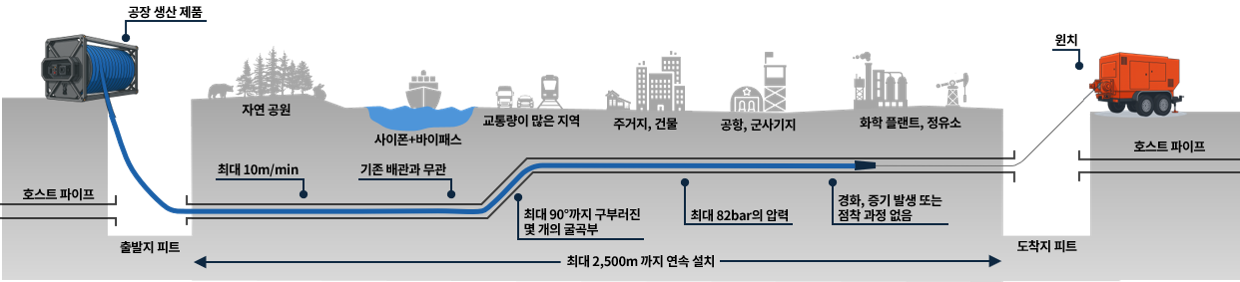

Trenchless Installation Concept
최소 굴착으로 기존 관로 내부에 라이너를 삽입하는 시공 개념
시점부와 종점부를 중심으로 접근 지점을 확보한 뒤, 기존 배관 내부로 자립식 고압 복합 라이너를 삽입하여 관로를 갱생합니다. 도로, 하천, 철도, 지상 구조물 등 주변 환경 영향을 줄여야 하는 프로젝트에 적합합니다.
Method Comparison
일반 굴착 교체 대비 줄일 수 있는 현장 부담
비굴착 배관갱생은 기존 배관을 최대한 활용하면서 굴착 범위, 토목공사비, 폐기물, 소음, 분진, 지상 구조물 영향을 줄이는 데 유리합니다.
Conventional Method
일반 굴착 교체
기존 배관을 철거하고 전 구간을 굴착하는 방식으로, 현장 영향과 토목공사 부담이 커질 수 있습니다.
Trenchless Method
비굴착 배관갱생
시점부와 종점부를 중심으로 접근하여 기존 관로 내부에 라이너를 삽입하는 방식입니다.
Review Item
굴착 범위
일반 굴착
전 구간 굴착 필요
비굴착 갱생
시점부와 종점부 중심
Review Item
토목공사비
일반 굴착
높음
비굴착 갱생
낮음
Review Item
기존 배관
일반 굴착
철거 및 폐기
비굴착 갱생
유지 후 내부 라이너 삽입
Review Item
적용 매체
일반 굴착
물, 가스, 오일
비굴착 갱생
물, 가스, 오일
Review Item
지상 구조물
일반 굴착
시공 난이도 상승
비굴착 갱생
영향 최소화
Review Item
환경 영향
일반 굴착
소음, 분진, 폐기물 발생
비굴착 갱생
최소한의 영향
Product Inquiry
비굴착 배관갱생 솔루션 적용 가능성을 검토하고 싶으신가요?
프로젝트 사양, 배관 사이즈, 적용 유체, 현장 조건을 기준으로 적합한 제품 검토를 지원합니다.
